COLUMNA VERTEBRAL (CERVICAL, TORACICA, LUMBAR Y SACRA) Y ESTERNON

COLUMNA CERVICAL

RADIOGRAFIA DE COLUMNA CERVICAL

• 1. ¿Cuáles son los estudios radiográficos que se realizan en la regione de la columna cervical? (No incluir proyecciones específicas).

         R: Los estudios radiográficos básicos que se realizan a la columna cervical son:

• Anteroposterior
• Lateral

• 2.  ¿Qué huesos y articulaciones están presentes en los estudios radiológicos de cada región? Define los tipos de huesos y las clasificaciones de las articulaciones identificadas.

         R: los huesos que estan presentes en los estudios radiologícos son los siguentes:

- C1 Atlas

- C2 Axis

- C3 a C7

- Hueso occipital

         Articulaciones visibles:

1. Articulación atlanto-occipital
2. Articulación atlanto-axoidea
3. Articulaciones intervertebrales
4. Articulaciones uncovertebrales (de Luschka)
5. Articulaciones cigapofisarias (facetarias)

         R: la columna cervical está conformada por 7 vertebras las cuales son las mas pequeñas, y algunas  tienen ciertas ccaracterísticas únicas como la C1 Atlas y C2 Axis cuyas características las vimos previamente.

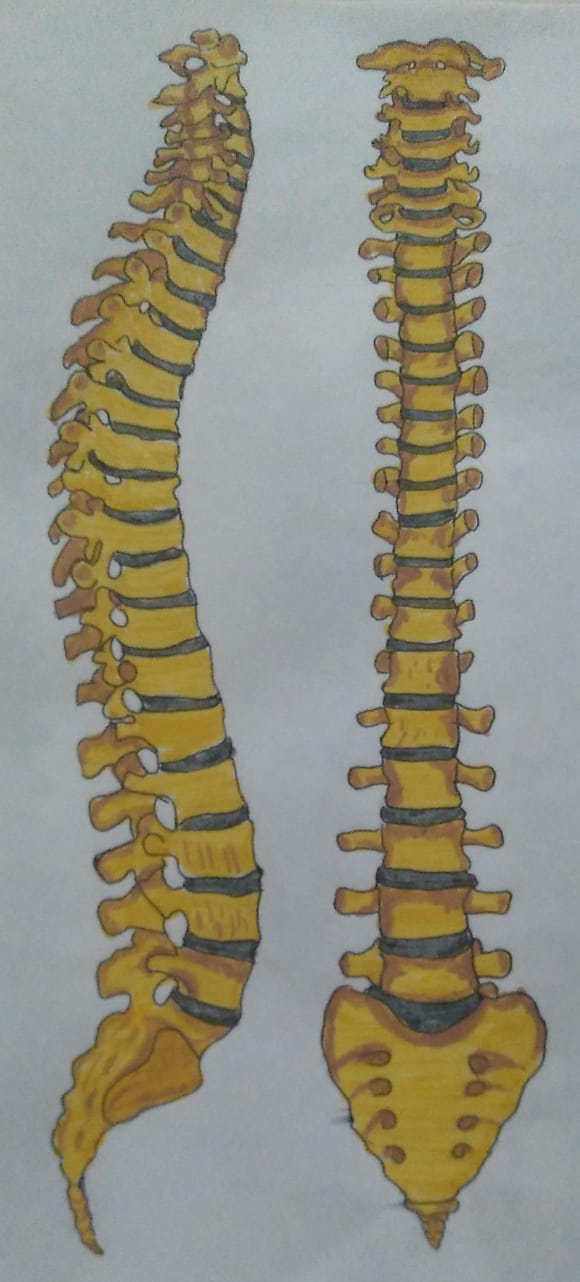

 4. ¿Qué similitudes y diferencias puedes identificar entre tus dibujos anatómicos y las radiografías? Explica las características anatómicas que se observan en ambos

        R: Similitudes:

• En ambas imágenes se identifican las 7 vertebras cervicales, comenzando desde la C1 hasta la C7.
• Se puede apreciar la alineación vertical.
• En las imágenes se logran identificar el Atlas y el Axis.
• En la radiografía y el dibujo se identifica la curvatura lordótica

            Diferencias:

• En el dibujo los detalles óseos son mas definidos y facilitan la identificación, en la radiografía no son muy claros pero visibles según el contraste.
• En el dibujo no se observan tejidos blandos, en la radiografía lateral se alcanzan a observar algunos tejidos por el contraste por ejemplo la tráquea.

5. ¿Qué relevancia tienen las estructura anatómica de la columna cervical en los procedimientos radiológicos y diagnósticos clínicos? Relaciona tus observaciones con ejemplos prácticos.

        R:  La estructura anatómica de la columna cervical es clave en los procedimientos radiológicos y diagnósticos clínicos, ya que su complejidad y función influyen directamente en la forma de estudiar, interpretar y tratar patologías en esta región. Ejemplo:

En pacientes con dolor crónico de cuello o latigazo cervical, la radiografía lateral muestra rectificación de la lordosis, indicando espasmo muscular o contractura.

COLUMNA TORACICA

Sus principales características son:

• Se ubica después de la columna cervical y antes de la columna lumbar.
• Está compuesta por 12 vertebras las cuales son mas grandes que las vértebras cervicales pequeñas que las lumbares y se enumeran de la T1 a la T12 (T por Tórax).
• Solo tienen una apófisis larga y delgada orientada hacia abajo.
• Sus vertebras articulan con las costillas para formar la caja torácica.

RADIOGRAFIA DE COLUMNA TORACICA

• ¿Cuáles son los estudios radiográficos que se realizan en la región de la columna torácica? (No incluir proyecciones específicas).

R:

• Radiografía Anteroposterior.
• Radiografía lateral.

• ¿Qué huesos y articulaciones están presentes en los estudios radiológicos de la columna torácica? Define los tipos de huesos y las clasificaciones de las articulaciones identificadas.

R: Huesos

• Vertebras T1 a T12
• Costillas, los 12 pares costales.
• Esternón.

Articulaciones

• Articulaciones intervertebrales
• Articulaciones cigapofisarias (facetarias)
• Articulaciones costovertebrales
• Articulaciones costotransversas

• ¿Cómo describirías la anatomía de las estructuras óseas y articulares de la columna torácica?

R: Es menos móvil que la cervical y la lumbar, debido a que esta conectada a la caja torácica, pero ayuda a proteger órganos importantes como el corazón y los pulmones, sus vertebras son mas grandes que las cervicales, pero más pequeñas que las lumbares y su apófisis espinosa es mas larga y delgada las cuales al unirse tienen forma de techo.

• ¿Qué similitudes y diferencias puedes identificar entre tus dibujos anatómicos y las radiografías seleccionadas para las estructuras estudiadas? Explica las características anatómicas que se observan en ambos

R: Similitudes

• Ambas muestran claramente las vértebras torácicas (T1 a T12).
• Se observa la alineación de las vértebras torácicas en relación con las costillas, en ambas imágenes.
• Ambas reflejan la cifosis fisiológica de la región torácica.

Diferencias

• En la radiografía se pueden observar los tejidos blandos en escala de grises, mientras que en el dibujo no es visible.
• En el dibujo no están presentes las costillas, en la radiografía se pueden visualizar.

• ¿Qué relevancia tienen la estructura anatómica de la columna torácica en los procedimientos radiológicos y diagnósticos clínicos? Relaciona tus observaciones con ejemplos prácticos.

R: La estructura anatómica de la columna torácica tiene gran relevancia en los procedimientos radiológicos y diagnósticos clínicos, ya que su diseño particular influye directamente en la interpretación de imágenes, la detección de patologías y la planificación de tratamientos.

Ejemplo: con una radiografía AP de columna torácica muestra desviación lateral en S con rotación vertebral.

COLUMNA LUMBAR

• ¿Cuáles son los estudios radiográficos que se realizan en la región de la columna lumbar? (No incluir proyecciones específicas).

R: Las proyecciones radiográficas básicas realizada para la columna lumbar son:

• Anteroposterior
• Lateral

• ¿Qué huesos y articulaciones están presentes en los estudios radiológicos de la columna torácica? Define los tipos de huesos y las clasificaciones de las articulaciones identificadas.

R: Huesos:

• Vertebras de la L1 a la L5
• Huesos iliacos

Articulaciones:

• Articulaciones intervertebrales.
• Articulaciones facetarias.
• Articulación sacroilíaca.
• ¿Cómo describirías la anatomía de las estructuras óseas y articulares de la columna lumbar?

R: La columna lumbar es la parte inferior de la columna ubicada entre la columna torácica y el sacro, su función principal es soportar la mayor parte del peso del cuerpo, permite el movimiento y también protege la medula espinal y los nervios que la atraviesan.

Las vertebras que la componen se enumeran de la L1 a la L5, y son las mas grandes de todas debido a que soportan la mayor cantidad de peso, su forma es mas ancha transversalmente que anteroposteriormente. En su cuerpo vertebral podemos encontrar:

• Arco vertebral.
• Pedículos.
• Laminas.
• Apófisis espinosa: es corta gruesa y de forma cuadrilátera.
• Apófisis transversa.
• Apófisis articulares o cigapofisarias.
• Foramen vertebral o canal medular: es de forma triangular.
• Forámenes intervertebrales.

También la componen tejidos y estructuras blandas como:

• Discos intervertebrales.
• Ligamentos: longitudinal anterior. Longitudinal posterior, ligamentos amarillos, interespinosos, supraespinosos y intertransversos.

• ¿Qué similitudes y diferencias puedes identificar entre tus dibujos anatómicos y las radiografías seleccionadas para las estructuras estudiadas? Explica las características anatómicas que se observan en ambos

• R: Similitudes:

  • En ambas formas (rayos X y dibujos), se identifican los cuerpos vertebrales, discos intervertebrales y alineación vertebral.
  • Las vistas laterales (imagen 1 y la cuarta imagen con ilustración lateral) muestran la lordosis lumbar normal, una curvatura cóncava hacia atrás.

  Diferencias:

  • En la imagen radiográfica se observan las imágenes del intestino y de la pelvis, en dibujo no.
  • En la radiografía se observan estructuras reales, con densidades óseas, mientras que el dibujo muestra imágenes bien definidas.

• ¿Qué relevancia tienen la estructura anatómica de la columna torácica en los procedimientos radiológicos y diagnósticos clínicos? Relaciona tus observaciones con ejemplos prácticos.

R: si un paciente manifiesta dolor crónico en la espalda baja, con una radiografía de columna lumbar se puede identificar si existe algún tipo de hernia discal.

COLOUMNA SACRO

• ¿Cuáles son los estudios radiográficos que se realizan en la región de la columna sacro? (No incluir proyecciones específicas).

R: Las proyecciones radiográficas que se realizan a la columna sacro son

• Anteroposterior.
• Lateral.

• ¿Qué huesos y articulaciones están presentes en los estudios radiológicos de la columna sacro? Define los tipos de huesos y las clasificaciones de las articulaciones identificadas.

R: Huesos

• Sacro
• Cóccix
• Quinta vertebra lumbar.
• Huesos iliacos

Articulaciones

• Articulación lumbosacra.
• Articulaciones sacroilíacas.
• Articulación sacrococcigea.

• ¿Cómo describirías la anatomía de las estructuras óseas y articulares de la columna sacro?

R:

La columna sacra tiene una anatomía ósea muy peculiar ya que son cinco vertebras fusionadas que dan una gran estabilidad y soportan el peso del tronco conectando la columna vertebral con la pelvis.

Su estructura ósea es la siguiente:

• Hueso sacro: es un hueso triangular grande que se forma por la fusión de la cinco vertebras sacras, su fusión inicia en la pubertad y se completa en la adultez. Se caracteriza por que tiene: base superior, ápice inferior, cara anterior (pélvica), cara posterior (dorsal), caras laterales y canal sacro.
• Cóccix: aunque no hace parte de la columna sacra, articula con su extremo inferior.

• ¿Qué similitudes y diferencias puedes identificar entre tus dibujos anatómicos y las radiografías seleccionadas para las estructuras estudiadas? Explica las características anatómicas que se observan en ambos

R: Similitudes:

• En las imágenes se nota la región sacra.
• En cada imagen se puede distinguir el L5 (última vértebra lumbar), el sacro (formado por la fusión de 5 vértebras) y el cóccix (estructura terminal de la columna).
• Las imágenes evidencian la continuidad entre las vértebras lumbares, el sacro y el cóccix, destacando su alineación y función como soporte estructural.

Diferencias:

• En los dibujos se observa de una manera definida las estructuras óseas del cóccix, en la radiografía no es tan claro.
• En el dibujo se puede visualizar las líneas de visión, en la radiografía no.

• ¿Qué relevancia tienen la estructura anatómica de la columna sacro en los procedimientos radiológicos y diagnósticos clínicos? Relaciona tus observaciones con ejemplos prácticos.

R: Un paciente con dolor lumbar puede someterse a radiografías para evaluar la alineación de la columna lumbosacra y descartar fracturas o espondilolistesis.

ESTERNON

• ¿Cuáles son los estudios radiográficos que se realizan en la región del esternón? (No incluir proyecciones específicas).

R:

• Lateral de esternón

• ¿Qué huesos y articulaciones están presentes en los estudios radiológicos del esternón? Define los tipos de huesos y las clasificaciones de las articulaciones identificadas.

R: Huesos

• Esternón
• Costillas del 1° al 7° par
• Las clavículas.

Articulaciones:

• Esternoclavicular
• Esternocostal
• Manubrio esternal
• Xifoesternal

• ¿Cómo describirías la anatomía de las estructuras óseas y articulares del esternón?

R:

El esternón es un hueso plano que está compuesto por tres partes:

• Manubrio esternal
• Cuerpo del esternón.
• Apéndice xifoides.

En este se unen siete pares costales formando la caja torácica la cual alberga órganos importantes como el corazón y los pulmones.

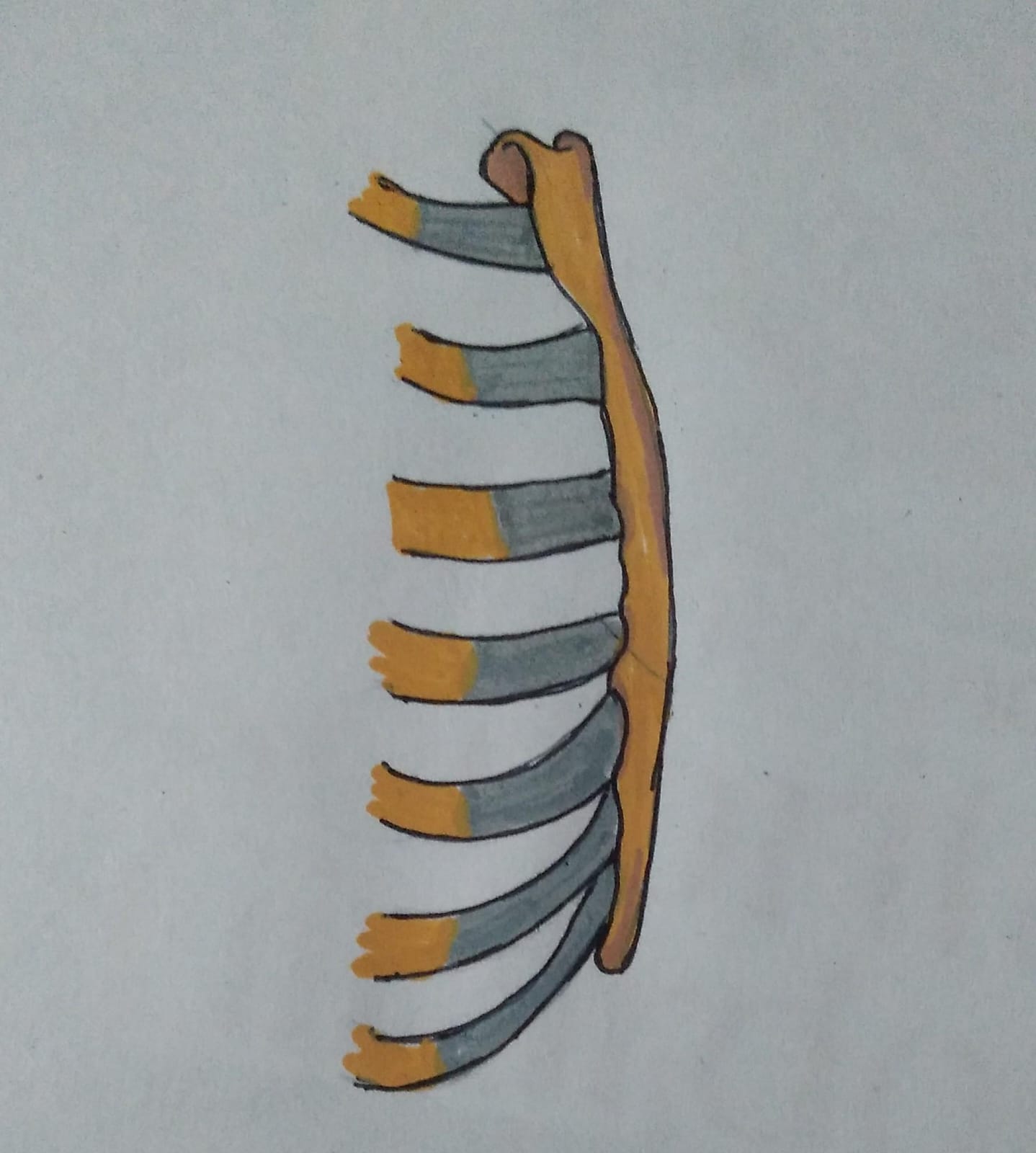

• ¿Qué similitudes y diferencias puedes identificar entre tus dibujos anatómicos y las radiografías seleccionadas para las estructuras estudiadas? Explica las características anatómicas que se observan en ambos.

R: Similitudes

• Ambas imágenes muestran estructuras del esternón y su relación con las costillas.
• Se identifican partes del esternón como el manubrio, cuerpo y apéndice xifoides, así como las uniones condrocostales.

Diferencias:

• En la radiografía se pueden apreciar sombras pulmonares, en el dibujo no se identifican tejidos blandos.
• En el dibujo es muy fácil identificar la estructura de las costillas en su unión con el esternón, en la radiografía se interponen y no es posible identificar bien las costillas.

• ¿Qué relevancia tienen la estructura anatómica del esternón en los procedimientos radiológicos y diagnósticos clínicos? Relaciona tus observaciones con ejemplos prácticos.

R: En pacientes accidentados, una fractura del manubrio o cuerpo esternal puede ser indicativa de lesión por desaceleración (como en accidentes de auto con cinturón de seguridad).

link de video explicativo

https://youtu.be/IPOzcfQ11GY
